设备驱动程序开发

设备驱动程序是系统的核心组件，管理员可以在线开发设备驱动程序而不需要专门的开发环境。设备驱动程序使用lua脚本语言编写，可以及时观察运行效果，程序的错误会记录在日志中。

提示

• 所有的变量和非匿名函数定义都要用local修饰，避免作用域冲突。
• 可以使用的标准库的函数：assert, error getmetatable, ipairs, next, pairs, pcall, rawequal, rawget, rawlen, rawset, require, select, setmetatable, tonumber, tostring, type, xpcall
• 可以使用的标准库的模块：math, string, table, utf8

危险

设备驱动程序和用户LUA模块内严禁死循环代码，也不宜运行大量耗时运算的代码。

设备驱动程序支持的数据类型：

• I8 - 8位有符号整数，取值范围：-128 ~ 127
• U8 - 8位无符号整数，取值范围：0 ~ 255
• I16 - 16位有符号整数，取值范围：-32768 ~ 32767
• U16 - 16位无符号整数，取值范围：0 ~ 65535
• I32 - 32位有符号整数，取值范围：-2147483648 ~ 2147483647
• U32 - 32位无符号整数，取值范围：0 ~ 4294967295
• F32 - 32位（单精度）浮点数(IEEE 754)，取值范围：-3.40282347e+38 ~ 3.40282347e+38
• I64 - 64位有符号整数，取值范围：-9223372036854775808 ~ 9223372036854775807
• U64 - 64位无符号整数，取值范围：0 ~ 18446744073709551615
• F64 - 64位（双精度）浮点数(IEEE 754)，取值范围：-1.7976931348623157e+308 ~ 1.7976931348623157e+308
• Bool - 布尔型变量，只有两个值：false 和 true

用户自定义的LUA模块

用户可以自定义LUA模块，这些模块可被用于设备驱动程序。一般的模块的基本结构如下：

-- 假设模块名为：demo

local M = {}

function M.area_of_circle(r)
  return math.pi * r^2
end

return M

调用的方法：

local m = require(':demo') --注意这里的 ':'

local area = m.area_of_circle(1) -- 半径为1的圆的面积

...

注意

导入用户自定义模块的方法：local m = require(':module_name')，为了避免模块名冲突，用户自定义模块的导入需要在模块名前加上 :。

提示

用户自定义模块保存在配置文件中，为了将来重复使用可以导出至本地文件并妥善保存以便于以后导入至新的工程。

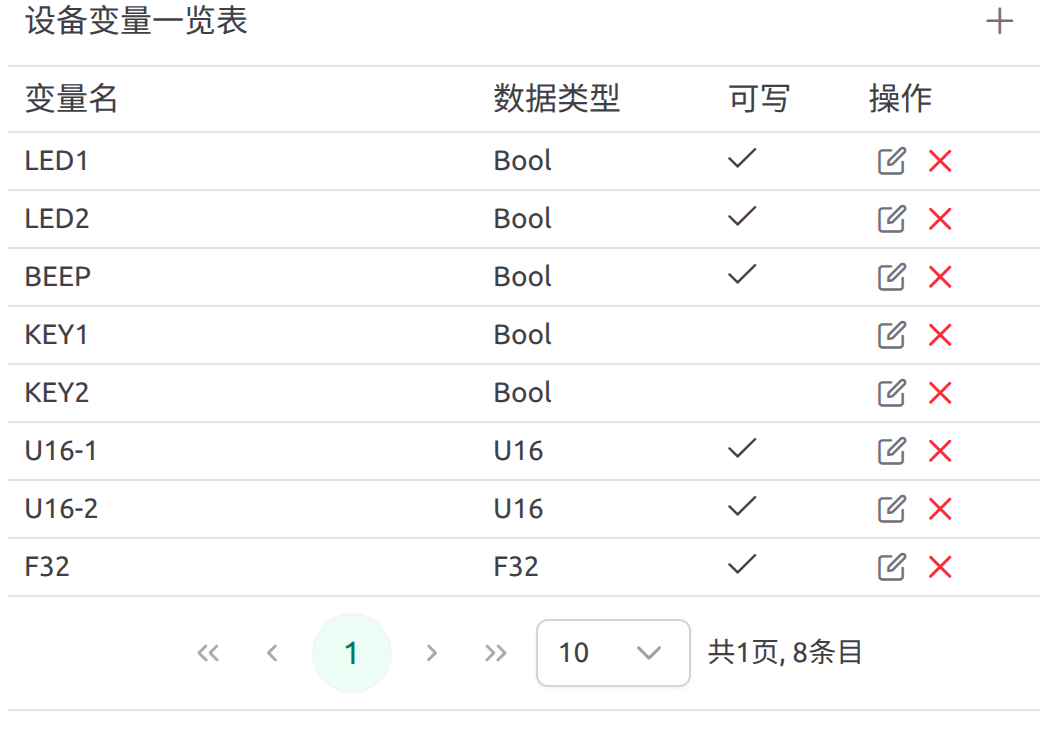

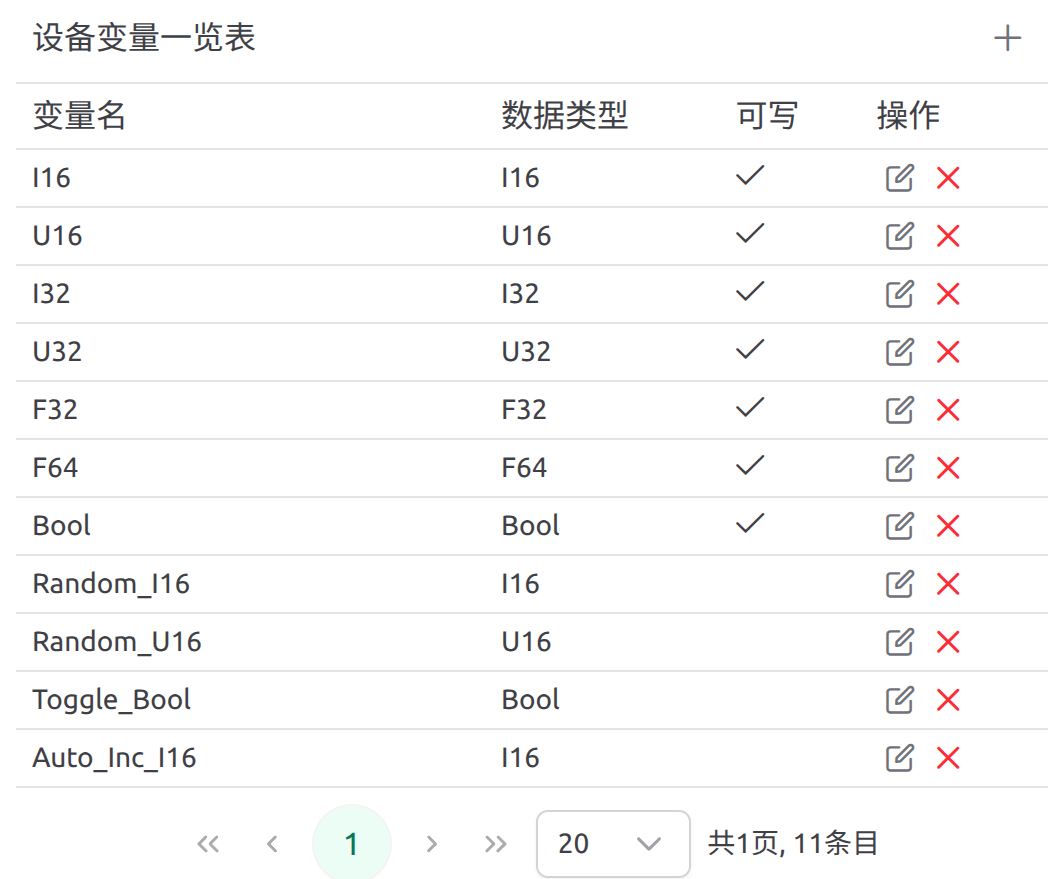

定义设备支持的变量

定义供设备驱动程序外部使用的变量，包括变量的名称（外部标识符）、数据类型和是否可写标志。

实现代码

lua语言编写的设备驱动程序实现，可以直接在代码编辑器中编辑（经过签名的设备驱动程序不会显示代码编辑器）。设备驱动程序的本质是请求帧（发送的帧）的编码和响应帧（接收的帧）的解码和数据解析。

代码结构

三个主要函数

sync_decode_frame

响应帧解码函数，这是一个同步函数，内部不能调用任何异步函数（如 time.sleep_ms）。主要功能是确定响应帧是否接收完整、是否出错。对于模拟设备驱动程序无须实现该函数。当请求帧发送之后等待接收期间，每当有新的数据字节接收到会调用该函数。该函数携带一个由系统提供的参数：储存当前接收到的数据的字节缓冲区（DecodeBuffer），同时返回 DecodeResult。

async_poll

轮询设备数据，这是一个异步函数，内部可以调用异步函数。主要功能是发送请求并且解析接收到的响应，最后返回采集的数据（NameValues）。该函数会不断地被调用（周期不是固定的，决定于总线上的设备数量和每个设备的响应时间）。

函数参数：

对于 模拟 设备驱动程序，该函数无参数。而对于非模拟设备驱动程序，该函数携带两个参数，依次是：client和slave_id。client代表发送请求的代理(Client), slave_id代表目标从设备的ID（地址），目前仅支持非负整数的设备地址。

async_write

写操作，这是一个异步函数，内部可以调用异步函数。主要功能是发送写操作请求并返回操作结果。

函数参数：

对于 模拟 设备驱动程序，该函数携带两个参数，依次是：name和value。而对于非模拟设备驱动程序，该函数携带四个参数，依次是：client、slave_id、name和value。name 是设备驱动程序定义的供外部使用的变量名，value是准备写的值。

代码的最后需要返回这三个函数：return { decode = sync_decode_frame, poll = async_poll, write = async_write }。如果设备不支持写操作，不需要实现 async_write，并且返回：return { decode = sync_decode_frame, poll = async_poll }。

对于模拟设备驱动程序，最后需要这样返回：

• 支持写操作 return { poll = async_poll, write = async_write }
• 不支持写操作 return { poll = async_poll }

编程接口

ByteBufferMut

用于请求帧编码的字节缓冲区，由设备驱动程序自身创建，可修改。

创建

• ByteBufferMut.new() - 创建一个空的字节缓冲区对象，如：local buf = ByteBufferMut.new()
• ByteBufferMut.with_capacity(cap) - 创建一个空的字节缓冲区对象，同时分配初始的缓冲区容量，cap 是待分配的缓冲区的容量（字节数）。如：local buf = ByteBufferMut.with_capacity(8)。如果缓冲区的容量可以确定，使用该函数创建将会减少内存分配的次数（会稍微提高一些性能）

状态

• buf:len() - 返回缓冲区内存储的字节的数量。

读取

• buf[i] - 通过索引号读取相应字节的值，索引值 i 从 0 开始，如果 i 超出范围将发生错误。
• buf:peek_i8(i) - 返回位于位置i处开始的8位有符号整型值，如果超出范围将发生错误。
• buf:peek_u8(i) - 返回位于位置i处开始的8位无符号整型值，如果超出范围将发生错误。
• buf:peek_i16(i) - 返回位于位置i处开始的16位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i16_le(i) - 返回位于位置i处开始的16位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u16(i) - 返回位于位置i处开始的16位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u16_le(i) - 返回位于位置i处开始的16位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i32(i) - 返回位于位置i处开始的32位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i32_le(i) - 返回位于位置i处开始的32位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u32(i) - 返回位于位置i处开始的32位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u32_le(i) - 返回位于位置i处开始的32位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f32(i) - 返回位于位置i处开始的32位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f32_le(i) - 返回位于位置i处开始的32位浮点型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i64(i) - 返回位于位置i处开始的64位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i64_le(i) - 返回位于位置i处开始的64位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u64(i) - 返回位于位置i处开始的64位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u64_le(i) - 返回位于位置i处开始的64位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f64(i) - 返回位于位置i处开始的64位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f64_le(i) - 返回位于位置i处开始的64位浮点型值（LittleEndian），如果超出范围将发生错误。

追加

• buf:append_i8(value) - 在缓冲区尾部追加8位有符号整型值。
• buf:append_u8(value) - 在缓冲区尾部追加8位无符号整型值。
• buf:append_i16(value) - 在缓冲区尾部追加16位有符号整型值（BigEndian）。
• buf:append_i16_le(value) - 在缓冲区尾部追加16位有符号整型值（LittleEndian）。
• buf:append_u16(value) - 在缓冲区尾部追加16位无符号整型值（BigEndian）。
• buf:append_u16_le(value) - 在缓冲区尾部追加16位无符号整型值（LittleEndian）。
• buf:append_i32(value) - 在缓冲区尾部追加32位有符号整型值（BigEndian）。
• buf:append_i32_le(value) - 在缓冲区尾部追加32位有符号整型值（LittleEndian）。
• buf:append_u32(value) - 在缓冲区尾部追加32位无符号整型值（BigEndian）。
• buf:append_u32_le(value) - 在缓冲区尾部追加32位无符号整型值（LittleEndian）。
• buf:append_f32(value) - 在缓冲区尾部追加32位浮点型值（BigEndian）。
• buf:append_f32_le(value) - 在缓冲区尾部追加32位浮点型值（LittleEndian）。
• buf:append_i64(value) - 在缓冲区尾部追加64位有符号整型值（BigEndian）。
• buf:append_i64_le(value) - 在缓冲区尾部追加64位有符号整型值（LittleEndian）。
• buf:append_u64(value) - 在缓冲区尾部追加64位无符号整型值（BigEndian）。
• buf:append_u64_le(value) - 在缓冲区尾部追加64位无符号整型值（LittleEndian）。
• buf:append_f64(value) - 在缓冲区尾部追加64位浮点型值（BigEndian）。
• buf:append_f64_le(value) - 在缓冲区尾部追加64位浮点型值（LittleEndian）。

改写

• buf:set_i8(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的8位有符号整型值，如果超出范围将发生错误。
• buf:set_u8(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的8位无符号整型值，如果超出范围将发生错误。
• buf:set_i16(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的16位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_i16_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的16位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_u16(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的16位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_u16_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的16位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_i32(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_i32_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_u32(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_u32_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_f32(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:set_f32_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的32位浮点型值（LittleEndian），如果超出范围将发生错误。
• buf:set_i64(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_i64_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_u64(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:set_u64_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:set_f64(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:set_f64_le(i, value) - 设置（改写）索引值为i（从0开始）处的值为指定的64位浮点型值（LittleEndian），如果超出范围将发生错误。

常用校验算法

提示

from：开始索引号（从 0 开始），包含该位置，可选，如果不提供或为nil，则使用缺省值 0

to：结束索引号（从 0 开始），不包含该位置，可选，如果不提供或为nil，则使用缺省值 buf:len()，即直到缓冲区尾部

如果from和to都不提供，则使用缓冲区的全部数据

• buf:xor_checksum(from, to) - 返回该缓冲区数据的字节“异或”校验和（8位无符号整型值），逐字节“异或”的结果。
• buf:xor_checksum_seeded(seed, from, to) - 返回该缓冲区数据的字节“异或”校验和（8位无符号整型值），逐字节“异或”的结果再与seed进行“异或”操作。seed: 种子值，8位无符号整型值。如果seed为 0 则与buf:xor_checksum(from, to)结果相同。
• buf:checksum8(from, to) - 返回该缓冲区数据的字节“累加”校验和（8位无符号整型值），逐字节相加的结果取低8位。
• buf:checksum16(from, to) - 返回该缓冲区数据的字节“累加”校验和（16位无符号整型值），逐字节相加的结果取低16位。
• buf:checksum16_words(from, to) - 返回该缓冲区数据的字“累加”校验和（16位无符号整型值），逐字（连续2字节按BigEndian得到的16位无符号整型值）相加的结果取低16位。如果缓冲区长度为奇数，则最后一个字节的值作为最后一个字的高8位，而低8位为0。
• buf:crc16_modbus(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 modbus rtu 的 CRC 校验。
• buf:crc16_dnp(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 dnp 的 CRC 校验。
• buf:crc16_profibus(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 profibus 的 CRC 校验。

DecodeBuffer

系统提供的字节缓冲区对象，只读。传递给 sync_decode_frame 函数。

状态

• buf:len() - 缓冲区内存储的字节的数量。

读取

• buf[i] - 通过索引号读取相应字节的值，索引值 i 从 0 开始，如果 i 超出范围将发生错误。
• buf:peek_i8(i) - 返回位于位置i处开始的8位有符号整型值，如果超出范围将发生错误。
• buf:peek_u8(i) - 返回位于位置i处开始的8位无符号整型值，如果超出范围将发生错误。
• buf:peek_i16(i) - 返回位于位置i处开始的16位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i16_le(i) - 返回位于位置i处开始的16位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u16(i) - 返回位于位置i处开始的16位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u16_le(i) - 返回位于位置i处开始的16位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i32(i) - 返回位于位置i处开始的32位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i32_le(i) - 返回位于位置i处开始的32位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u32(i) - 返回位于位置i处开始的32位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u32_le(i) - 返回位于位置i处开始的32位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f32(i) - 返回位于位置i处开始的32位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f32_le(i) - 返回位于位置i处开始的32位浮点型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i64(i) - 返回位于位置i处开始的64位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i64_le(i) - 返回位于位置i处开始的64位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u64(i) - 返回位于位置i处开始的64位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u64_le(i) - 返回位于位置i处开始的64位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f64(i) - 返回位于位置i处开始的64位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f64_le(i) - 返回位于位置i处开始的64位浮点型值（LittleEndian），如果超出范围将发生错误。

常用校验算法

提示

from：开始索引号（从 0 开始），包含该位置，可选，如果不提供或为nil，则使用缺省值 0

to：结束索引号（从 0 开始），不包含该位置，可选，如果不提供或为nil，则使用缺省值 buf:len()，即直到缓冲区尾部

如果from和to都不提供，则使用缓冲区的全部数据

• buf:xor_checksum(from, to) - 返回该缓冲区数据的字节“异或”校验和（8位无符号整型值），逐字节“异或”的结果。
• buf:xor_checksum_seeded(seed, from, to) - 返回该缓冲区数据的字节“异或”校验和（8位无符号整型值），逐字节“异或”的结果再与seed进行“异或”操作。seed: 种子值，8位无符号整型值。如果seed为 0 则与buf:xor_checksum(from, to)结果相同。
• buf:checksum8(from, to) - 返回该缓冲区数据的字节“累加”校验和（8位无符号整型值），逐字节相加的结果取低8位。
• buf:checksum16(from, to) - 返回该缓冲区数据的字节“累加”校验和（16位无符号整型值），逐字节相加的结果取低16位。
• buf:checksum16_words(from, to) - 返回该缓冲区数据的字“累加”校验和（16位无符号整型值），逐字（连续2字节按BigEndian得到的16位无符号整型值）相加的结果取低16位。如果缓冲区长度为奇数，则最后一个字节的值作为最后一个字的高8位，而低8位为0。
• buf:crc16_modbus(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 modbus rtu 的 CRC 校验。
• buf:crc16_dnp(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 dnp 的 CRC 校验。
• buf:crc16_profibus(from, to) - 返回该缓冲区数据的“CRC16”校验码（16位无符号整型值），用于 profibus 的 CRC 校验。

DecodeResult

用于 sync_decode_frame 的返回值，代表当前帧解码的状态。如果接收过程中检测到错误，应该调用 error 函数来结束帧解码; 如果已经接收到完整的响应帧，应该返回 DecodeResult.Finished(bytes)，其中bytes是帧的长度；如果没有检测到错误并且没有接收到完整的响应帧，则返回 DecodeResult.ExpectMore(bytes), 其中 bytes 可选，代表还需要接收的字节数，如果能确定还需要接收的字节数则可以提供该参数，否则，直接返回 DecodeResult.ExpectMore()。

ByteBuffer

系统提供的字节缓冲区对象，只读。当接收到一个完整的响应帧（sync_decode_frame 函数返回 DecodeResult.Finished(bytes)）后，client:recv(timeout_ms) 或 client:request(buf, timeout_ms) 将返回该对象 (参考：Client)。

状态

• buf:len() - 缓冲区内存储的字节的数量。

读取

• buf[i] - 通过索引号读取相应字节的值，索引值 i 从 0 开始，如果 i 超出范围将发生错误。
• buf:peek_i8(i) - 返回位于位置i处开始的8位有符号整型值，如果超出范围将发生错误。
• buf:peek_u8(i) - 返回位于位置i处开始的8位无符号整型值，如果超出范围将发生错误。
• buf:peek_i16(i) - 返回位于位置i处开始的16位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i16_le(i) - 返回位于位置i处开始的16位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u16(i) - 返回位于位置i处开始的16位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u16_le(i) - 返回位于位置i处开始的16位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i32(i) - 返回位于位置i处开始的32位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i32_le(i) - 返回位于位置i处开始的32位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u32(i) - 返回位于位置i处开始的32位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u32_le(i) - 返回位于位置i处开始的32位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f32(i) - 返回位于位置i处开始的32位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f32_le(i) - 返回位于位置i处开始的32位浮点型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_i64(i) - 返回位于位置i处开始的64位有符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_i64_le(i) - 返回位于位置i处开始的64位有符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_u64(i) - 返回位于位置i处开始的64位无符号整型值（BigEndian），如果超出范围将发生错误。
• buf:peek_u64_le(i) - 返回位于位置i处开始的64位无符号整型值（LittleEndian），如果超出范围将发生错误。
• buf:peek_f64(i) - 返回位于位置i处开始的64位浮点型值（BigEndian），如果超出范围将发生错误。
• buf:peek_f64_le(i) - 返回位于位置i处开始的64位浮点型值（LittleEndian），如果超出范围将发生错误。

Client

通信代理，由系统创建并传递给async_poll和async_write，用于与设备的通信。

• client:clear_recv_buf() - 清空接收缓冲区（可用于在接收数据前清除“脏”数据），对于设备可能主动发送数据的情形应慎用。
• client:send(buf, clear) - 发送请求帧，不等待响应。buf: 请求帧字节缓冲区 (ByteBufferMut)，由设备驱动程序自身创建；clear：可选参数，布尔型值，指示是否在发送前清空接收缓冲区，缺省值false（表明不清空）。
• client:recv(timeout_ms) - 接收数据帧，如果正确接收到一个完整的数据帧将返回 ByteBuffer。timeout_ms: 可选参数，非负的整型值，等待超时时间（毫秒），缺省值500。
• client:request(buf, timeout_ms) - 发送请求帧（注意：发送请求前会先清空接收缓冲区）并等待响应，适用于“一问一答”的通信方式（并且设备不会主动发送数据），成功接收到响应帧返回 ByteBuffer 对象。buf: 请求帧字节缓冲区 (ByteBufferMut)，由设备驱动程序自身创建;timeout_ms: 可选参数，非负的整型值，等待超时时间（毫秒），缺省值500。

NameValues

名值对对象。

• NameValues.new() - 创建 NameValues 对象，如：local name_values = NameValues.new()
• name_values:append(other_name_values) - 将另一个 NameValues 对象 other_name_values 内的数据移除并合并到 name_values 中。
• name_values:insert_bool(name, value) - 插入布尔型变量。 name: 变量名称，字符串值；value - 布尔型值。
• name_values:insert_i8(name, value) - 插入8位有符号整型变量值。 name: 变量名称，字符串值；value - 8位有符号整型值。
• name_values:insert_u8(name, value) - 插入8位无符号整型变量值。 name: 变量名称，字符串值；value - 8位无符号整型值。
• name_values:insert_i16(name, value) - 插入16位有符号整型变量值。 name: 变量名称，字符串值；value - 16位有符号整型值。
• name_values:insert_u16(name, value) - 插入16位无符号整型变量值。 name: 变量名称，字符串值；value - 16位无符号整型值。
• name_values:insert_i32(name, value) - 插入32位有符号整型变量值。 name: 变量名称，字符串值；value - 32位有符号整型值。
• name_values:insert_u32(name, value) - 插入32位无符号整型变量值。 name: 变量名称，字符串值；value - 32位无符号整型值。
• name_values:insert_f32(name, value) - 插入32位浮点型变量值。 name: 变量名称，字符串值；value - 32位浮点型值。
• name_values:insert_i64(name, value) - 插入64位有符号整型变量值。 name: 变量名称，字符串值；value - 64位有符号整型值。
• name_values:insert_u64(name, value) - 插入64位无符号整型变量值。 name: 变量名称，字符串值；value - 64位无符号整型值。
• name_values:insert_f64(name, value) - 插入64位浮点型变量值。 name: 变量名称，字符串值；value - 64位浮点型值。

time 模块

• time.sleep_ms(ms) - 休眠一段时间（暂停执行，让出控制权），ms：无符号整型值，毫秒。这是一个异步函数。
• time.now() - 返回当前时间（类型为内部的Instance），如：local t = time.now()
• t:elapsed_ms() - 返回t代表的时刻到当前时刻之间经历的时间（毫秒数），整型值。

modbus 模块（需要手工导入）

系统提供对 modbus 客户端的有限支持，目前支持的功能码（十进制）：1, 2, 3, 4, 5, 6, 16, 22。 需要手动导入：local modbus = require('modbus')。

提示

参数说明：

• client - 客户端代理（Client）
• slave_id - 8位无符号整型值，从设备地址
• start_addr - 16位无符号整型值，寄存器开始地址
• addr - 16位无符号整型值，寄存器地址
• quantity - 16位无符号整型值，请求的寄存器数目
• timeout_ms - 可选参数，非负的整型值，等待超时时间（毫秒），缺省值为500
• transaction_id - 16位无符号整型值，请求事务ID
• value - 待设置（写操作）的寄存器状态值，数据类型根据不同的请求有所不同

提示

所有 modbus.rtu.request_xxx 和 modbus.tcp.request_xxx 函数都是请求并等待响应的函数，均返回响应帧字节缓冲区（ByteBuffer）。

modbus.rtu

• modbus.rtu.decode_response(buf) - 返回 DecodeResult，buf - DecodeBuffer， 用于解码响应帧，常用在 sync_decode_frame 函数内。

• modbus.rtu.as_response(buf) - 返回 ModbusRtuResponse，buf - ByteBuffer， 将 buf 解释为 modbus rtu 的响应帧。

• modbus.rtu.request_fc1(client, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：1（读线圈状态）。

• modbus.rtu.request_fc2(client, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：2（读离散量输入寄存器状态）。

• modbus.rtu.request_fc3(client, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：3（读保持寄存器状态）。

• modbus.rtu.request_fc4(client, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：4（读输入寄存器状态）。

• modbus.rtu.request_fc5(client, slave_id, addr, value, timeout_ms) - 请求功能码：5（设置单个线圈状态），value - 布尔型值。

• modbus.rtu.request_fc6_i16(client, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位有符号整型值（BigEndian）。

• modbus.rtu.request_fc6_i16_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位有符号整型值（LittleEndian）。

• modbus.rtu.request_fc6_u16(client, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位无符号整型值（BigEndian）。

• modbus.rtu.request_fc6_u16_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位无符号整型值（LittleEndian）。

• modbus.rtu.request_fc16_i32(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位有符号整型值（BigEndian）。

• modbus.rtu.request_fc16_i32_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位有符号整型值（LittleEndian）。

• modbus.rtu.request_fc16_u32(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位无符号整型值（BigEndian）。

• modbus.rtu.request_fc16_u32_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位无符号整型值（LittleEndian）。

• modbus.rtu.request_fc16_f32(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位浮点型值（BigEndian）。

• modbus.rtu.request_fc16_f32_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位浮点型值（LittleEndian）。

• modbus.rtu.request_fc16_i64(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位有符号整型值（BigEndian）。

• modbus.rtu.request_fc16_i64_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位有符号整型值（LittleEndian）。

• modbus.rtu.request_fc16_u64(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位无符号整型值（BigEndian）。

• modbus.rtu.request_fc16_u64_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位无符号整型值（LittleEndian）。

• modbus.rtu.request_fc16_f64(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位浮点型值（BigEndian）。

• modbus.rtu.request_fc16_f64_le(client, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位浮点型值（LittleEndian）。

• modbus.rtu.request_fc22(client, slave_id, addr, and_mask, or_mask, timeout_ms) - 请求功能码：22（掩码写保持寄存器的状态），and_mask - 16位无符号整型值（BigEndian），“与”掩码值；or_mask - 16位无符号整型值（BigEndian），“或”掩码值。

modbus.tcp

• modbus.tcp.decode_response(buf) - 返回 DecodeResult，buf - DecodeBuffer， 用于解码响应帧，常用在 sync_decode_frame 函数内。

• modbus.tcp.as_response(buf) - 返回 ModbusTcpResponse，buf - ByteBuffer， 将 buf 解释为 modbus tcp 的响应帧。

• modbus.tcp.request_fc1(client, transaction_id, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：1（读线圈状态）。

• modbus.tcp.request_fc2(client, transaction_id, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：2（读离散量输入寄存器状态）。

• modbus.tcp.request_fc3(client, transaction_id, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：3（读保持寄存器状态）。

• modbus.tcp.request_fc4(client, transaction_id, slave_id, start_addr, quantity, timeout_ms) - 请求功能码：4（读输入寄存器状态）。

• modbus.tcp.request_fc5(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：5（设置单个线圈状态），value - 布尔型值。

• modbus.tcp.request_fc6_i16(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位有符号整型值（BigEndian）。

• modbus.tcp.request_fc6_i16_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位有符号整型值（LittleEndian）。

• modbus.tcp.request_fc6_u16(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位无符号整型值（BigEndian）。

• modbus.tcp.request_fc6_u16_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：6（写单个保持寄存器的状态），value - 16位无符号整型值（LittleEndian）。

• modbus.tcp.request_fc16_i32(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位有符号整型值（BigEndian）。

• modbus.tcp.request_fc16_i32_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位有符号整型值（LittleEndian）。

• modbus.tcp.request_fc16_u32(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位无符号整型值（BigEndian）。

• modbus.tcp.request_fc16_u32_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位无符号整型值（LittleEndian）。

• modbus.tcp.request_fc16_f32(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位浮点型值（BigEndian）。

• modbus.tcp.request_fc16_f32_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 32位浮点型值（LittleEndian）。

• modbus.tcp.request_fc16_i64(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位有符号整型值（BigEndian）。

• modbus.tcp.request_fc16_i64_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位有符号整型值（LittleEndian）。

• modbus.tcp.request_fc16_u64(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位无符号整型值（BigEndian）。

• modbus.tcp.request_fc16_u64_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位无符号整型值（LittleEndian）。

• modbus.tcp.request_fc16_f64(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位浮点型值（BigEndian）。

• modbus.tcp.request_fc16_f64_le(client, transaction_id, slave_id, addr, value, timeout_ms) - 请求功能码：16（写多个保持寄存器的状态），value - 64位浮点型值（LittleEndian）。

• modbus.tcp.request_fc22(client, transaction_id, slave_id, addr, and_mask, or_mask, timeout_ms) - 请求功能码：22（掩码写保持寄存器的状态），and_mask - 16位无符号整型值（BigEndian），“与”掩码值；or_mask - 16位无符号整型值（BigEndian），“或”掩码值。

ModbusRtuResponse

modbus.rtu.as_response(buf) 返回的对象, buf - ByteBuffer 对象。

local modbus = require('modbus')
local response = modbus.rtu.as_response(buf)

• response.slave_id - 16位无符号整型值，从机地址。如：local slave_id = response.slave_id
• response.fc - 8位无符号整型值，功能码。如：local fc = response.fc
• response.payload - ByteBuffer 对象，响应帧负载（数据）缓冲区（不包含：从机地址, 功能码 和 CRC校验码）
• response:fc1_data() - 请求功能码1的响应帧的数据，布尔型值数组，元素数目是8的倍数，可能多于实际请求的寄存器的数目，多余的部分没意义。
• response:fc2_data() - 请求功能码2的响应帧的数据，布尔型值数组，元素数目是8的倍数，可能多于实际请求的寄存器的数目，多余的部分没意义。
• response:fc3_data() - 请求功能码3的响应帧的数据，16位无符号整型值（BigEndian）数组，元素数目为请求的寄存器的数目。
• response:fc4_data() - 请求功能码4的响应帧的数据，16位无符号整型值（BigEndian）数组，元素数目为请求的寄存器的数目。
• response:fc5_data() - 请求功能码5的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是寄存器地址，第二个是写入的值(0x0000 或 0xFF00）。
• response:fc6_data() - 请求功能码6的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是寄存器地址，第二个是写入的值。
• response:fc16_data() - 请求功能码16的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是开始寄存器地址，第二个是写入的寄存器的数量。
• response:fc22_data() - 请求功能码22的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含3个元素，第一个是寄存器地址，第二个是“与”掩码值，第三个是“或”掩码值。

ModbusTcpResponse

modbus.tcp.as_response(buf) 返回的对象, buf - ByteBuffer 对象。

local modbus = require('modbus')
local response = modbus.tcp.as_response(buf)

• response.transaction_id - 16位无符号整型值，请求事务ID。如：local transaction_id = response.transaction_id
• response.slave_id - 16位无符号整型值，从机地址。如：local slave_id = response.slave_id
• response.fc - 8位无符号整型值，功能码。如：local fc = response.fc
• response.payload - ByteBuffer 对象，响应帧负载（数据）缓冲区（不包含：MEAP头和功能码）
• response:fc1_data() - 请求功能码1的响应帧的数据，布尔型值数组，元素数目是8的倍数，可能多于实际请求的寄存器的数目，多余的部分没意义。
• response:fc2_data() - 请求功能码2的响应帧的数据，布尔型值数组，元素数目是8的倍数，可能多于实际请求的寄存器的数目，多余的部分没意义。
• response:fc3_data() - 请求功能码3的响应帧的数据，16位无符号整型值（BigEndian）数组，元素数目为请求的寄存器的数目。
• response:fc4_data() - 请求功能码4的响应帧的数据，16位无符号整型值（BigEndian）数组，元素数目为请求的寄存器的数目。
• response:fc5_data() - 请求功能码5的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是寄存器地址，第二个是写入的值(0x0000 或 0xFF00）。
• response:fc6_data() - 请求功能码6的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是寄存器地址，第二个是写入的值。
• response:fc16_data() - 请求功能码16的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含2个元素，第一个是开始寄存器地址，第二个是写入的寄存器的数量。
• response:fc22_data() - 请求功能码22的响应帧的数据，16位无符号整型值（BigEndian）数组，数组包含3个元素，第一个是寄存器地址，第二个是“与”掩码值，第三个是“或”掩码值。

几个例子（附详细注释）

模拟设备驱动程序

变量一览表

示例代码

local i8 = -8
local u8 = 8
local i16 = -16
local u16 = 16
local i32 = -32
local u32 = 32
local f32 = 32.32
local f64 = 64.64
local bool = false

local auto_inc_i16 = -1
local toggle_bool = false

local function async_poll()
  time.sleep_ms(100)
  local values = NameValues.new()

  values:insert_i8('I8', i8)
  values:insert_u8('U8', u8)
  values:insert_i16('I16', i16)
  values:insert_u16('U16', u16)
  values:insert_i32('I32', i32)
  values:insert_u32('U32', u32)
  values:insert_f32('F32', f32)
  values:insert_f64('F64', f64)
  values:insert_bool('Bool', bool)

  toggle_bool = not toggle_bool
  auto_inc_i16 = (auto_inc_i16 + 1) % 32768

  values:insert_i16('Random_I16', math.random(-32768, 32767))
  values:insert_u16('Random_U16', math.random(0, 65535))
  values:insert_i32('Random_I32', math.random(-2147483648, 2147483647))
  values:insert_u32('Random_U32', math.random(0, 4294967295))
  values:insert_i16('Auto_Inc_I16', auto_inc_i16)
  values:insert_bool('Toggle_Bool', toggle_bool)

  return values
end

local function async_write(name, value)
  if name == 'I8' then
    i8 = value
  elseif name == 'U8' then
    u8 = value
  elseif name == 'I16' then
    i16 = value
  elseif name == 'U16' then
    u16 = value
  elseif name == 'I32' then
    i32 = value
  elseif name == 'U32' then
    u32 = value
  elseif name == 'F32' then
    f32 = value
  elseif name == 'F64' then
    f64 = value
  elseif name == 'Bool' then
    bool = value
  else
    Error(string.format('变量 %q 不支持写操作或不存在', name))
  end
end

return { poll = async_poll, write = async_write }

modbus rtu 设备驱动程序

这里假设目标设备支持的寄存器如下：

• 线圈寄存器：地址从 0 开始，共 3 个寄存器依次为：LED1, LED2, BEEP。均支持写操作。
• 离散量输入寄存器：地址从 0 开始，共 2 个寄存器依次为：KEY1, KEY2。均只读。
• 保持寄存器：地址从 0x1000 开始，共 4 个寄存器依次为：U16-1, U16-2, F32（4字节，占用 2 个寄存器）。均支持写操作。

支持的功能码：1, 2, 3, 5, 6, 16。

这里提供两个实现方式：利用系统提供的 modbus 支持实现和直接实现。

变量一览表

示例代码（利用系统提供的 modbus 支持）

--[[
modbus 是一个内置的模块，但不会自动导入，
需要使用 lua 标准库函数 `require` 手工导入
]]
local modbus = require("modbus")

-- 接收数据帧解码，可以直接调用内置的方法
local function sync_decode_frame(buf)
  return modbus.rtu.decode_response(buf)
end

--[[
功能码 1 响应帧的数据解析
在 async_poll 函数中请求的是 3 个线圈寄存器的状态：`LED1`, `LED2`, `BEEP`
]]
local function parse_fc1(slave_id, buf, name_values)
  local names = { "LED1", "LED2", "BEEP" }
  local response = modbus.rtu.as_response(buf)
  assert(response.slave_id == slave_id and response.fc == 1, '从机地址或功能码不匹配')

  --[[
  response:fc1_data() 布尔型数组，元素数目是8的倍数，
  可能多于实际请求的寄存器的数目，多余的部分没意义
  ]]
  local data = response:fc1_data()

  --[[
  调用 lua 标准库函数 `ipairs` 遍历数组：`i` 是索引（注意这里的索引从 1 开始），
  `v` 是对应的值
  ]]
  for i, v in ipairs(data) do
    --[[
    如果 `names[i]` 为真（即索引值位于 1～3之间），
    表明该数据是我们需要的，于是将该值插入到 `name_values` 中
    ]]
    if names[i] then
      name_values:insert_bool(names[i], v)
    end
  end
end

--[[
功能码 2 响应帧的数据解析
在 async_poll 函数中请求的是 2 个离散量输入寄存器的状态：`KEY1`, `KEY2`
代码与 `parse_fc1` 类似，这里不详细注释。
]]
local function parse_fc2(slave_id, buf, name_values)
  local response = modbus.rtu.as_response(buf)
  assert(response.slave_id == slave_id and response.fc == 2, '从机地址或功能码不匹配')

  --[[
  response:fc2_data() 布尔型数组，元素数目是8的倍数，
  可能多于实际请求的寄存器的数目，多余的部分没意义
  ]]
  local data = response:fc2_data()

  -- 这里使用与 parse_fc1 不同的解析方法：不遍历数组
  if #data < 2 then
    error("请求离散量输入寄存器的状态未返回正确数据")
  end

  name_values:insert_bool("KEY1", data[1]) -- 注意：data 的索引从 1 开始
  name_values:insert_bool("KEY2", data[2])
end

local function parse_fc3(slave_id, buf, name_values)
  --[[
    这里不能使用 `response:fc3_data()`，因为标准的 modbus rtu 响应帧
    的保持寄存器是16位无符号整型值并且采用 BigEndian 编码存储，而这里
    包含一个32位的浮点型变量 `F32`（占用两个寄存器的存储空间），因此，
    我们直接使用 `response.payload`。如果目标设备的数据是 LittleEndian
    编码存储的也不能使用 `response:fc3_data()`，直接使用 `response.payload`
    ]]

  local response = modbus.rtu.as_response(buf)
  assert(response.slave_id == slave_id and response.fc == 3, '从机地址或功能码不匹配')

  -- payload 不包含：从机地址、功能码、CRC校验码，参考说明
  local payload = response.payload

  -- payload[0]: 返回数据的字节数
  assert(payload:len() == 9 and payload[0] == 8, '返回的数据帧错误')

  --[[
  2 字节，如果目标设备的数据是 LittleEndian 编码，
  需要使用 `payload:peek_u16_le(1)`
  ]]
  local u16_1 = payload:peek_u16(1)

  --[[
  2 字节，如果目标设备的数据是 LittleEndian 编码，
  需要使用 `payload:peek_u16_le(3)`
  ]]
  local u16_2 = payload:peek_u16(3)

  --[[
  4 字节（占用两个寄存器空间），如果目标设备的数据是 LittleEndian 编码，
  需要使用 `payload:peek_f32_le(5)`
  ]]
  local f32 = payload:peek_f32(5)

  name_values:insert_u16("U16-1", u16_1)
  name_values:insert_u16("U16-2", u16_2)
  name_values:insert_f32("F32", f32)
end

local function async_poll(client, slave_id)
  local name_values = NameValues.new()

  --[[
  modbus 功能码 1, 读线圈寄存器状态：从线圈寄存器地址 0 开始，
  共读取 3 个寄存器的状态：'LED1', 'LED2', 'BEEP'。
  buf` 是响应的字节流缓冲区，下同
  ]]
  local buf = modbus.rtu.request_fc1(client, slave_id, 0, 3)
  parse_fc1(slave_id, buf, name_values)

  --[[
  modbus 功能码 2, 读离散量输入寄存器状态：从离散量输入寄存器地址 0 开始，
  共读取 2 个寄存器的状态：'KEY1', 'KEY2'。
  这里还指定了超时时间：200毫秒，缺省是 500 毫秒
  ]]
  local buf = modbus.rtu.request_fc2(client, slave_id, 0, 2, 200)
  parse_fc2(slave_id, buf, name_values)

  --[[
  modbus 功能码 3, 读保持寄存器状态：从保持寄存器地址 0x1000 开始，
  共读取 4 个寄存器的状态：'U16-1', 'U16-2', 'F32'（占用2个寄存器空间）
  ]]
  local buf = modbus.rtu.request_fc3(client, slave_id, 0x1000, 4)
  parse_fc3(slave_id, buf, name_values)

  -- 最后返回所有采集到的数据
  return name_values
end

local function async_write(client, slave_id, name, value)
  local buf
  local fc = 5

  if name == "LED1" then
    -- 写单个线圈寄存器，功能码 5
    buf = modbus.rtu.request_fc5(client, slave_id, 0, value)
  elseif name == "LED2" then
    -- 写单个线圈寄存器，功能码 5
    buf = modbus.rtu.request_fc5(client, slave_id, 1, value)
  elseif name == "BEEP" then
    -- 写单个线圈寄存器，功能码 5
    buf = modbus.rtu.request_fc5(client, slave_id, 2, value)
  elseif name == "U16-1" then
    -- 写单个保持寄存器，功能码 6，BigEndian
    buf = modbus.rtu.request_fc6_u16(client, slave_id, 0x1000, value)
    fc = 6
  elseif name == "U16-2" then
    -- 写单个保持寄存器，功能码 6，BigEndian
    buf = modbus.rtu.request_fc6_u16(client, slave_id, 0x1001, value)
    fc = 6
  elseif name == "F32" then
    -- 写多个保持寄存器（2个寄存器），功能码 16，BigEndian
    buf = modbus.rtu.request_fc16_f32(client, slave_id, 0x1002, value)
    fc = 16
  else
    Error(string.format("变量 %q 不支持写操作或不存在", name))
  end

  -- 如果响应帧的功能码大于0x80，`modbus.rtu.as_response` 函数直接返回错误
  local response = modbus.rtu.as_response(buf)
  Assert(response.slave_id == slave_id and response.fc == fc, '从机地址或功能码不匹配')
end

return { decode = sync_decode_frame, poll = async_poll, write = async_write }

示例代码（不利用系统提供的 modbus 支持）

--[[
计算 CRC 校验码
`buf` - 可以是 `ByteBufferMut` 和 `DecodeBuffer` 对象
`from` - 开始索引号，从 0 开始，包含
`to` - 结束索引号，从 0 开始，不包含

返回的是16位无符号整型值（CRC）
]]
local function modbus_crc16(buf, from, to)
  local crc = 0xFFFF

  from = from or 0
  to = to or buf:len()

  for i = from, to - 1 do
    crc = crc ~ buf[i]

    for _ = 1, 8 do
      if (crc & 0x0001) ~= 0 then
        crc = (crc >> 1) ~ 0xA001
      else
        crc = crc >> 1
      end
    end
  end

  return crc
end

-- 支持的功能码：1, 2, 3, 5, 6, 16。
local supported_fcs = {
  [1] = true,
  [2] = true,
  [3] = true,
  [5] = true,
  [6] = true,
  [16] = true,
}

local function sync_decode_frame(buf)
  local len = buf:len()
  if len < 2 then
    -- 帧未结束，但暂时还无法确定还需要接收多少字节的数据
    return DecodeResult.expect_more()
  end

  local fc = buf[1] -- 功能码/异常功能码
  -- fc > 0x80: 异常功能码 = fc + 0x80
  if not supported_fcs[fc] and not supported_fcs[fc - 0x80] then
    local fc = fc
    if fc > 0x80 then
      fc = fc - 0x80
    end
    error(string.format("不支持的功能码: 0x%02x", fc))
  end

  -- 任何一个 modbus rtu 响应帧至少应接收 5 字节的数据
  if len < 5 then
    -- 帧未结束，但暂时还无法确定还需要接收多少字节的数据
    return DecodeResult.expect_more()
  end

  -- 如果 len >= 5， 计算出还需要接收多少字节的数据
  local expected_len
  if fc >= 1 and fc <= 3 then
    expected_len = buf[2] + 5
  elseif fc == 5 or fc == 6 or fc == 16 then
    expected_len = 8
  elseif fc > 0x80 then
    expected_len = 5
  end

  assert(expected_len <= 255, string.format("MODBUS RTU 帧长度 %d 超过最大值 255", expected_len))

  if len < expected_len then
    -- 帧未结束，但已确定还需要接收多少字节的数据
    return DecodeResult.expect_more(expected_len - len)
  end

  -- 接收的响应帧完成
  local crc = modbus_crc16(buf, 0, expected_len - 2)
  -- 如果 CRC 检验失败，则应丢弃掉接收的数据并抛出错误
  assert(crc == buf:peek_u16_le(expected_len - 2), "CRC 错误")

  -- 帧接收完成，并且 CRC 校验正确
  return DecodeResult.finished(expected_len)
end

local function parse_fc1(slave_id, buf, name_values)
  -- 可以根据接收到的数据验证数据的有效性，这里是简单示例
  -- 缓冲区长度，正常应该为 6（包含尾部的 CRC 校验码）
  local len = buf:len()
  if len == 5 and buf[1] == 0x81 then
    error(string.format("接收到异常码：%d", buf[2]))
  end

  assert(len == 6, "未正确接收到应答帧：帧长度不符")
  assert(buf[0] == slave_id, "未正确接收到应答帧：从机地址不符")
  assert(buf[1] == 1, "未正确接收到应答帧：功能码不符")
  assert(buf[2] == 1, "未正确接收到应答帧：数据字节数不符")

  local value = buf[3]

  name_values:insert_bool("LED1", (value & 1) == 1)
  name_values:insert_bool("LED2", (value & 2) == 2)
  name_values:insert_bool("BEEP", (value & 4) == 4)
end

local function parse_fc2(slave_id, buf, name_values)
  -- 可以根据接收到的数据验证数据的有效性，这里是简单示例
  -- 缓冲区长度，正常应该为 6（包含尾部的 CRC 校验码）
  local len = buf:len()
  if len == 5 and buf[1] == 0x82 then
    error(string.format("接收到异常码：%d", buf[2]))
  end

  assert(len == 6, "未正确接收到应答帧：帧长度不符")
  assert(buf[0] == slave_id, "未正确接收到应答帧：从机地址不符")
  assert(buf[1] == 2, "未正确接收到应答帧：功能码不符")
  assert(buf[2] == 1, "未正确接收到应答帧：数据字节数不符")

  local value = buf[3]

  name_values:insert_bool("KEY1", (value & 1) == 1)
  name_values:insert_bool("KEY2", (value & 2) == 2)
end

local function parse_fc3(slave_id, buf, name_values)
  -- 可以根据接收到的数据验证数据的有效性，这里是简单示例
  -- 缓冲区长度，正常应该为 13（包含尾部的 CRC 校验码）
  local len = buf:len()
  if len == 5 and buf[1] == 0x83 then
    error(string.format("接收到异常码：%d", buf[2]))
  end

  assert(len == 13, "未正确接收到应答帧：帧长度不符")
  assert(buf[0] == slave_id, "未正确接收到应答帧：从机地址不符")
  assert(buf[1] == 3, "未正确接收到应答帧：功能码不符")
  assert(buf[2] == 8, "未正确接收到应答帧：数据字节数不符")

  name_values:insert_u16("U16-1", buf:peek_u16(3))
  name_values:insert_u16("U16-2", buf:peek_u16(5))
  name_values:insert_f32("F32", buf:peek_f32(7))
end

-- 功能码 1, 2, 3 具有相同的请求帧格式
local function encode_fc1_fc2_fc3(slave_id, fc, start_addr, quantity)
  -- 创建编码缓冲区对象，能够确定帧总长度为 8
  local buf = ByteBufferMut.with_capacity(8)

  -- 从机地址，1字节
  buf:append_u8(slave_id)

  -- 功能码，1字节
  buf:append_u8(fc)

  -- 开始地址，2字节，BigEndian
  buf:append_u16(start_addr)

  -- 请求的寄存器的数目，2字节，BigEndian
  buf:append_u16(quantity)

  -- 计算 CRC
  local crc = modbus_crc16(buf)

  -- CRC 的值追加到缓冲区尾部，2字节，LittleEndian
  buf:append_u16_le(crc)

  -- 返回请求帧缓冲区对象，共8字节
  return buf
end

local function async_poll(client, slave_id)
  local name_values = NameValues.new()

  -- 功能码 1, 开始地址 0, 共 3 个线圈寄存器：'LED1', 'LED2', 'BEEP'
  local buf = encode_fc1_fc2_fc3(slave_id, 1, 0, 3)
  local buf = client:request(buf)
  parse_fc1(slave_id, buf, name_values)

  -- 功能码 2, 开始地址 0, 共 2 个离散量输入寄存器：'KEY1', 'KEY2'
  local buf = encode_fc1_fc2_fc3(slave_id, 2, 0, 2)
  local buf = client:request(buf)
  parse_fc2(slave_id, buf, name_values)

  --[[
  功能码 3, 开始地址 0x1000, 共 4 个保持寄存器：
  'U16-1', 'U16-2', 'F32'（占用2个寄存器空间）
  ]]
  local buf = encode_fc1_fc2_fc3(slave_id, 3, 0x1000, 4)
  local buf = client:request(buf)
  parse_fc3(slave_id, buf, name_values)

  return name_values
end

-- 写单个线圈寄存器，功能码 5
local function encode_fc5(slave_id, addr, value)
  -- 创建编码缓冲区对象，能够确定帧总长度为 8
  local buf = ByteBufferMut.with_capacity(8)

  -- 从机地址，1字节
  buf:append_u8(slave_id)

  -- 功能码，1字节
  buf:append_u8(5)

  -- 地址，2字节，BigEndian
  buf:append_u16(addr)

  local v = 0
  if value then
    v = 0xff00
  end

  -- 写入的值，2字节，BigEndian
  buf:append_u16(v)

  -- 计算 CRC
  local crc = modbus_crc16(buf)

  -- CRC 的值追加到缓冲区尾部，2字节，LittleEndian
  buf:append_u16_le(crc)

  -- 返回请求帧缓冲区对象，共8字节
  return buf
end

-- 写单个保持寄存器，功能码 6
local function encode_fc6(slave_id, addr, value)
  -- 创建编码缓冲区对象，能够确定帧总长度为 8
  local buf = ByteBufferMut.with_capacity(8)

  -- 从机地址，1字节
  buf:append_u8(slave_id)

  -- 功能码，1字节
  buf:append_u8(6)

  -- 地址，2字节，BigEndian
  buf:append_u16(addr)

  -- 写入的值，2字节，BigEndian
  buf:append_u16(value)

  -- 计算 CRC
  local crc = modbus_crc16(buf)

  -- CRC 的值追加到缓冲区尾部，2字节，LittleEndian
  buf:append_u16_le(crc)

  -- 返回请求帧缓冲区对象，共8字节
  return buf
end

-- 写多个保持寄存器（2个寄存器, 32位浮点数）
local function encode_fc16_f32(slave_id, addr, value)
  -- 创建编码缓冲区对象，能够确定帧总长度为 13
  local buf = ByteBufferMut.with_capacity(13)

  -- 从机地址，1字节
  buf:append_u8(slave_id)

  -- 功能码，1字节
  buf:append_u8(16)

  -- 地址，2字节，BigEndian
  buf:append_u16(addr)

  -- 寄存器数量 2，2字节
  buf:append_u16(2)

  -- 数据占用字节数 4，1字节
  buf:append_u8(4)

  -- 写入的值，4字节，BigEndian
  buf:append_f32(value)

  -- 计算 CRC
  local crc = modbus_crc16(buf)

  -- CRC 的值追加到缓冲区尾部，2字节，LittleEndian
  buf:append_u16_le(crc)

  -- 返回请求帧缓冲区对象，共13字节
  return buf
end

local function async_write(client, slave_id, name, value)
  local buf
  local fc = 5

  if name == "LED1" then
    buf = encode_fc5(slave_id, 0, value)
  elseif name == "LED2" then
    buf = encode_fc5(slave_id, 1, value)
  elseif name == "BEEP" then
    buf = encode_fc5(slave_id, 2, value)
  elseif name == "U16-1" then
    buf = encode_fc6(slave_id, 0x1000, value)
    fc = 6
  elseif name == "U16-2" then
    buf = encode_fc6(slave_id, 0x1001, value)
    fc = 6
  elseif name == "F32" then
    buf = encode_fc16_f32(slave_id, 0x1002, value)
    fc = 16
  else
    Error(string.format("变量 %q 不支持写操作或不存在", name))
  end

  -- 发送请求帧，并处理错误
  local buf = client:request(buf)

  Assert(buf[0] == slave_id, "未正确接收到应答帧：从机地址不符")
  Assert(fc == buf[1] or fc + 0x80 == buf[1], "未正确接收到应答帧：功能码不符")

  if buf[1] > 0x80 then
    Error(string.format("接收到异常码：%d", buf[2]))
  end
end

return { decode = sync_decode_frame, poll = async_poll, write = async_write }
